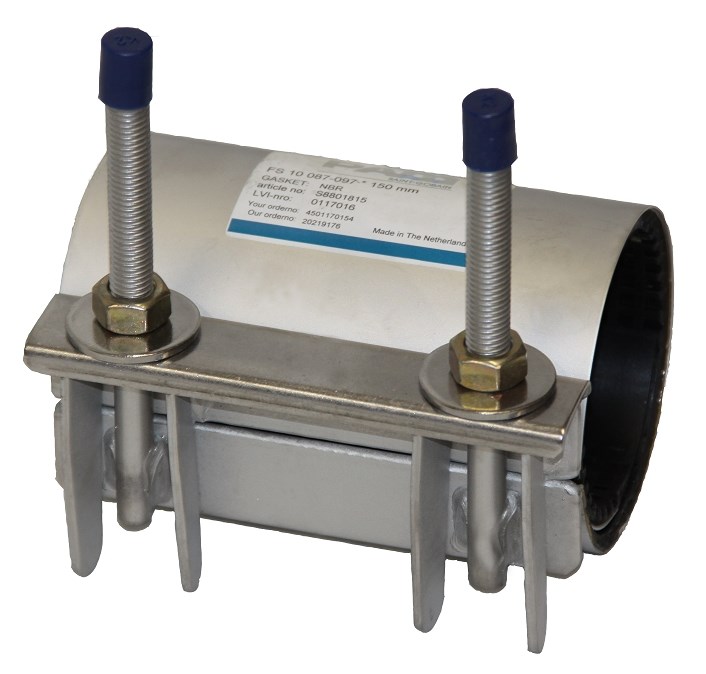

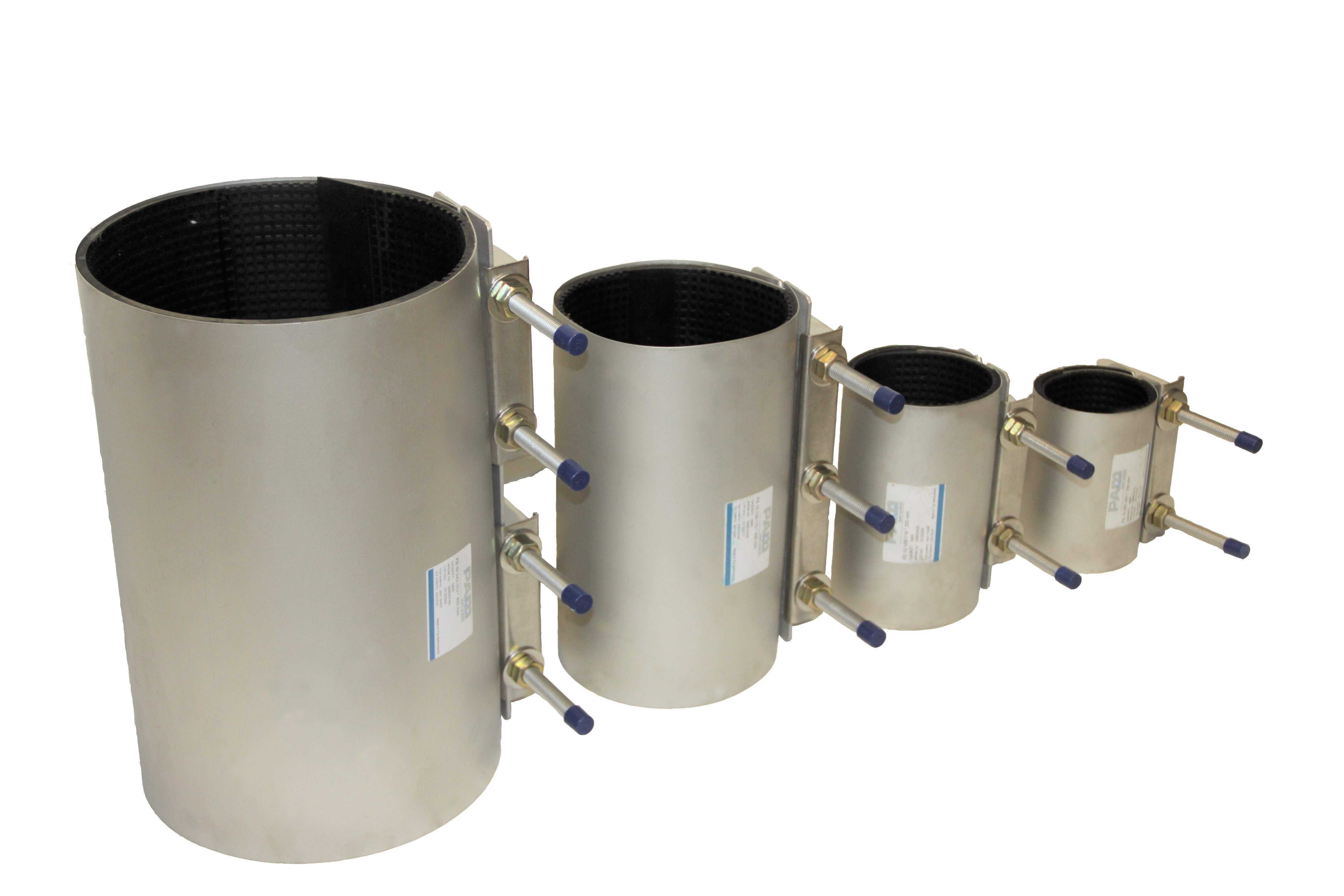

1-osainen korjausmuhvi FS-10

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti
tuotetiedot

Tekninen kuvaus

Korjausmuhvia käytetään linjassa havaitun vuodon korjaamiseen. Putken jatkaminen korjausmuhvilla ei ole suotavaa. Korjausmuhvi valitaan vaurion laajuuden, putkimateriaalin ja putkidimension perusteella. Korjausmuhvin pituuden tulee pääsääntöisesti olla 1,5 x putken halkaisija. Pituussuuntaisen putkivaurion korjauksessa korjausmuhvin tulee olla 150 mm vauriota pidempi nimellishalkaisijaan 350 mm asti. Tätä suuremmilla nimellishalkaisijoilla valitaan 200 mm vauriota pidempi korjausmuhvi.

Paineenkesto vedelle DN40-DN150: 16 bar ; DN175-DN300: 10 bar. Huom. paineenkesto liitokselle saattaa poiketa putkivaurion tyypin tai laajuuden mukaan.

Käyttökohde

Soveltuvat putkimateriaalit:

  • Valurauta (harmaa/pallografiitti)
  • Teräs
  • PE-pinnoitettu teräs
  • Asbestisementti
  • PVC*
  • GRP*
  • PE*

*) Käytettäessä muoviputkille varmista myyjältä sopivuus ja mahdolliset rajoitteet

PVC-putkilla pituusmitoitus +50% ja kiristysmomentti puolet nimellismomentista.

Materiaalit

  • Runko rst
  • Tiivisteet NBR-kumia
  • Pultit ja mutterit rst
Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN Pituus mm Pulttikoko Kiristysmomentti Nm Hinta (ALV 0%)
RST-korjausmuhvi 1-osainen FS-10 L=200 60-67 F8801220 0132001 varastotuote 1,6 kg/kpl 50 200 M12 65 98,30 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 60-67 F8801230 0132001 tilattaessa 1,7 kg/kpl 65 300 M12 65 140,40 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 73-80 F8801520 0132003 tilattaessa 1,7 kg/kpl 65 200 M12 65 105,20 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 73-80 F8801530 tilattaessa 2,6 kg/kpl 65 300 M12 65 155,10 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 76-83 F8801620 0132004 tilattaessa 1,8 kg/kpl 65 200 M12 65 105,20 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 76-83 F8801630 tilattaessa 2,7 kg/kpl 65 300 M12 65 152,00 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 87-94 F8801820 0132006 varastotuote 1,9 kg/kpl 80 200 M12 65 115,80 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 87-94 F8801830 tilattaessa 2 kg/kpl 80 300 M12 65 162,10 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 95-102 F8802020 0132007 tilattaessa 2 kg/kpl 80 200 M12 65 115,70 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 95-102 F8802030 tilattaessa 2,5 kg/kpl 80 300 M12 65 170,60 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 108-118 F8802420 0132009 varastotuote 2,2 kg/kpl 100 200 M12 65 124,40 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 108-118 F8802430 0132209 tilattaessa 3,3 kg/kpl 100 300 M12 65 178,80 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 108-118 F8802440 0132209 varastotuote 3,6 kg/kpl 100 400 M12 65 242,90 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 118-128 F8802620 0132010 tilattaessa 2,4 kg/kpl 100 200 M14 85 124,30 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 118-128 F8802630 0132210 tilattaessa 3,6 kg/kpl 100 300 M14 85 182,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 118-128 F8802640 tilattaessa 4,8 kg/kpl 100 400 M14 85 242,90 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 120-131 F8802720 0132011 tilattaessa 2,4 kg/kpl 100 200 M14 85 124,30 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=250 120-131 F8802725 tilattaessa 2,4 kg/kpl 100 250 M14 85 168,80 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 120-131 F8802730 0132211 tilattaessa 4,1 kg/kpl 100 300 M14 85 182,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 132-142 F8802920 0132013 varastotuote 2,5 kg/kpl 125 200 M14 85 131,10 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=250 132-142 F8802925 0117020 tilattaessa 2,5 kg/kpl 125 250 M14 85 182,70 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 133-144 F8802930 tilattaessa 3,8 kg/kpl 125 300 M14 85 189,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 132-142 F8802940 tilattaessa 4,1 kg/kpl 125 400 M14 85 273,70 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 135-145 F8803030 0132214 tilattaessa 3,8 kg/kpl 125 300 M14 85 189,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 135-145 F8803040 tilattaessa 5 kg/kpl 125 400 M14 85 255,30 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 145-155 F8803120 0132015 tilattaessa 2,7 kg/kpl 125 200 M14 85 131,10 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 145-155 F8803130 tilattaessa 4,1 kg/kpl 125 300 M14 85 218,90 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 159-170 F8803320 0132017 varastotuote 2,8 kg/kpl 150 200 M14 85 155,20 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=250 159-170 F8803325 0117021 tilattaessa 3,5 kg/kpl 150 250 M14 85 201,20 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 159-170 F8803330 0132217 varastotuote 4,2 kg/kpl 150 300 M14 85 233,90 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 159-170 F8803340 tilattaessa 4,5 kg/kpl 150 400 M14 85 305,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 165-175 F8803420 0132018 tilattaessa 2,8 kg/kpl 150 200 M14 85 155,20 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 165-175 F8803430 tilattaessa 4,2 kg/kpl 150 300 M14 85 235,70 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 165-175 F8803440 tilattaessa 5,6 kg/kpl 150 400 M14 85 308,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=200 174-184 F8803720 tilattaessa 3,8 kg/kpl 150 200 M14 85 0,00 €/kpl
RST-korjausmuhvi 1-osainen FS-10 L=300 174-184 F8803730 tilattaessa 5,7 kg/kpl 150 300 M14 85 241,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 174-184 F8803740 tilattaessa 7,6 kg/kpl 150 400 M14 85 308,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 193-203 F8804130 tilattaessa 4,5 kg/kpl 200 300 M14 85 253,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 193-203 F8804140 0132321 tilattaessa 8,2 kg/kpl 200 400 M14 85 335,90 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=250 209-220 F8804325 0132122 tilattaessa 4,3 kg/kpl 200 250 M14 85 227,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 209-220 F8804330 tilattaessa 4,8 kg/kpl 200 300 M14 85 258,60 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 209-220 F8804340 tilattaessa 8,6 kg/kpl 200 400 M14 85 338,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=250 219-229 F8804525 0132125 tilattaessa 4,3 kg/kpl 200 250 M14 85 227,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 219-229 F8804530 tilattaessa 4,3 kg/kpl 200 300 M14 85 262,20 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 219-229 F8804540 0132323 tilattaessa 8,6 kg/kpl 200 400 M14 85 331,00 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=250 243-254 F8805125 tilattaessa 4,3 kg/kpl 250 250 M14 85 246,60 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 243-254 F8805130 0132225 tilattaessa 6,5 kg/kpl 250 300 M14 85 265,60 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 243-254 F8805140 0132325 tilattaessa 8 kg/kpl 250 400 M14 85 346,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 270-280 F8805630 0132226 tilattaessa 6,5 kg/kpl 250 300 M14 85 314,50 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 270-280 F8805640 tilattaessa 8,7 kg/kpl 250 400 M14 85 414,60 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=300 280-291 F8805830 0132227 tilattaessa 6,5 kg/kpl 250 300 M14 85 320,60 €/kpl Lisää koriin
RST-korjausmuhvi 1-osainen FS-10 L=400 280-291 F8805840 tilattaessa 0 kg/kpl 250 400 M14 85 0,00 €/kpl Lisää koriin

Täydentävät tuotteet

4 tyokalu puhdistus putkiraspi
Puhdistustyökalut

Katso tuotteen lisätiedot »


Tuotenimi Tuotenro Saatavuus Paino kg Hinta (ALV 0%)
Tiivisteuran puhdistustyökalu 110477 varastotuote 0,04 kg/kpl 13,40 €/kpl Lisää koriin
Putkiraspi metalliputken puhdistamiseen 1,25 m F7010127 varastotuote 0,85 kg/kpl 243,60 €/kpl Lisää koriin


Lisätiedot

Ominaisuudet

NBR-kuminen tiiviste soveltuu sekä puhtaalle vedelle että jätevedelle. Lämpötilankesto maks +70 °C.

Dokumentaatio

FS10 asennusohje 921 KB
