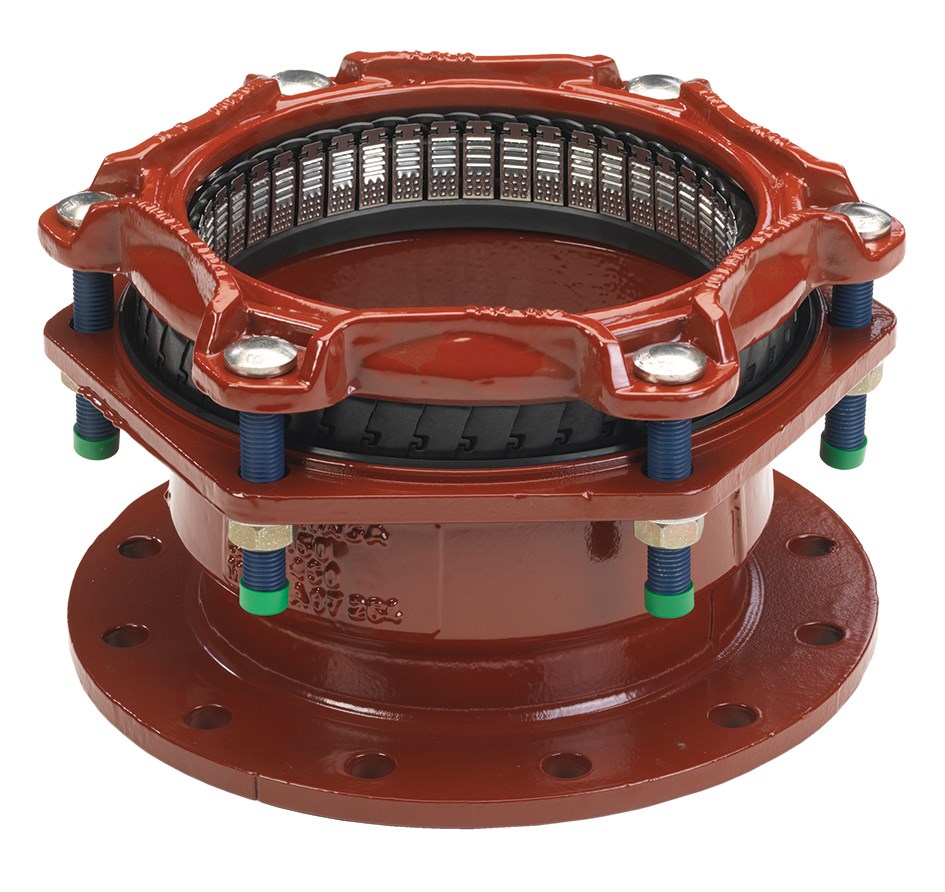

Multi/Joint 3157 Plus supistava laippaliitin vedonkestävä

Supistava ja vedonkestävä laaja-alueliitin kaikille putkimateriaaleille kokoalueilla DN 50-800

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti

tuotetiedot

Tekninen kuvaus

Käyttökohde

Käytetään erilaisissa putkistojen vetoakestävissä liitoksissa. Liittimien laajan toleranssien ansiosta samaa liitintä voidaan käyttää myös liittämään eri putkimateriaaleja toisiinsa.

Materiaalit

Runko GRP 400 -valurautaa, epoksipinnoitettu.
Tiivisteet NBR-kumia, saatavana myös EPDM-kumilla.

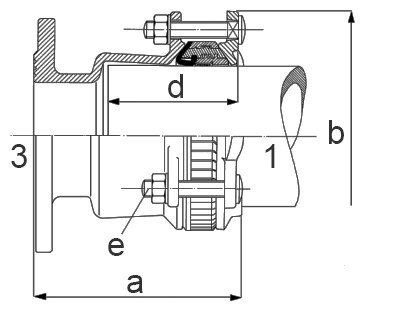

Tuotenimi	Tuotenro	LVI-nro	EAN-koodi	Saatavuus	Paino kg	DN	DN 2	Kuvaus	Pulttikoko	Pakkauskoko	A1	B1	D1	Hinta (ALV 0%)
Multi/Joint supistava laippaliitin 3157+ DN 65x80	F9455018	0115662	6,42E+12	tilattaessa	8,2 kg/kpl	65	80	supistava laippaliitin	M12	75				389,10 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 100x80	F9455024	0115663	6,42E+12	tilattaessa	8,9 kg/kpl	100	80	supistava laippaliitin	M16	80				471,60 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 125x100	F9455032	0115664	6,42E+12	varastotuote	11,3 kg/kpl	125	100	supistava laippaliitin	M16	60				689,80 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 125x150	F9455038	0115665	6,42E+12	varastotuote	13,6 kg/kpl	125	150	supistava laippaliitin	M16	48				745,10 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 150x100	F9455036	0115669	6,42E+12	tilattaessa	13,3 kg/kpl	150	100	supistava laippaliitin	M16	60				699,70 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 200x150	F9455039	0115670	6,42E+12	tilattaessa	20,4 kg/kpl	200	150	supistava laippaliitin	M16	48				846,90 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN225x200	F9455078	0115666	6,42E+12	tilattaessa	31,4 kg/kpl	225	200	supistava laippaliitin	M16	18				1172,30 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 225x250	F9455080	0115667		tilattaessa	28,1 kg/kpl	225	250	supistava laippaliitin	M20					1469,60 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 300x250	F9455086	0115671	6,42E+12	tilattaessa	38,3 kg/kpl	300	250	supistava laippaliitin	M20	16				1632,60 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 350x300	F9455084	0115668	6,42E+12	tilattaessa	48,1 kg/kpl	350	300	supistava laippaliitin	M20					3426,00 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 450X400	F9455092	1968223		tilattaessa	96 kg/kpl	450	400	supistava laippaliitin, NBR/A4	M20					4858,60 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 550x500	F9355076	1968218		tilattaessa	96,8 kg/kpl	550	500	supistava laippaliitin			365-390	739	275	6388,80 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 625-600	F9455295	1968239		tilattaessa	168 kg/kpl	625	600	supistava laippaliitin			446-476	860		13388,20 €/kpl	Lisää koriin
Multi/Joint supistava laippaliitin 3157+ DN 825-800	F9455297	1968243		tilattaessa	222 kg/kpl	825	800	supistava laippaliitin			455-485	1070		18474,00 €/kpl	Lisää koriin

Täydentävät tuotteet

Tukiholkki kiilalla SDR17 PE-paineputkelle

Katso tuotteen lisätiedot »

Näytä tuotteet

Tuotenimi	Tuotenro	LVI-nro	Saatavuus	Paino kg	DN	De	Pituus mm	Hinta (ALV 0%)
Tukiholkki kiilalla De 75	F888075	0115781	varastotuote	0,21 kg/kpl	70	75	175	32,30 €/kpl	Lisää koriin
Tukiholkki kiilalla De 90	F888090	0115782	varastotuote	0,26 kg/kpl	90	90	175	35,60 €/kpl	Lisää koriin
Tukiholkki kiilalla De 110	F888110	0115783	varastotuote	0,4 kg/kpl	100	110	175	39,20 €/kpl	Lisää koriin
Tukiholkki kiilalla De 140	F888140	0115784	varastotuote	0,5 kg/kpl	140	140	175	45,90 €/kpl	Lisää koriin
Tukiholkki kiilalla De 160	F888160	0115785	varastotuote	0,75 kg/kpl	160	160	200	52,60 €/kpl	Lisää koriin
Tukiholkki kiilalla De 180	F888180	0115786	tilattaessa	0,88 kg/kpl	180	180	200	62,80 €/kpl	Lisää koriin
Tukiholkki kiilalla De 200	F888200	0115787	varastotuote	0,96 kg/kpl	200	200	200	69,70 €/kpl	Lisää koriin
Tukiholkki kiilalla De 225	F888225	0115788	varastotuote	1,28 kg/kpl	225	225	225	83,10 €/kpl	Lisää koriin
Tukiholkki kiilalla De 250	F888250	0115789	varastotuote	1,43 kg/kpl	250	250	225	91,60 €/kpl	Lisää koriin
Tukiholkki kiilalla De 315	F888315	0115790	varastotuote	1,79 kg/kpl	300	315	225	105,20 €/kpl	Lisää koriin
Tukiholkki kiilalla De 400	F888400	0115791	varastotuote	2,29 kg/kpl	400	400	225	186,30 €/kpl	Lisää koriin

Pulttisarjat laippaliitoksiin

Katso tuotteen lisätiedot »

Näytä tuotteet

Tuotenimi	Tuotenro	Saatavuus	Paino kg	DN	PN bar	Kuvaus	Kierre	Pulttikoko	Liitos	Pakkaustyyppi	Hinta (ALV 0%)
Pulttisarja A4 DN40-65 PN10 laippaliitokseen	FB40-65-A4	tilattaessa	1 kg/sarja	40, 50 ja 65	10	4 kpl kuusioruuvit, 4 kpl kuusiomutterit, 8 kpl aluslevyt	M16x80/38	M16	Laippa	ltk	17,00 €/sarja	Lisää koriin
Pulttisarja A4 DN80-125 PN10 laippaliitokseen	FB80-125-A4	varastotuote	2 kg/sarja	80, 100 ja 125	10	8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt	M16x70/38	M16	Laippa	ltk	42,40 €/sarja	Lisää koriin
Pulttisarja A4 DN150-200 PN10 laippaliitokseen	FB150-200-A4	varastotuote	3 kg/sarja	150 ja 200	10	8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt	M20x70/46	M20	Laippa	ltk	67,40 €/sarja	Lisää koriin
Pulttisarja A4 DN250-300 PN10 laippaliitokseen	FB250-300-A4	varastotuote	4 kg/sarja	250 ja 300	10	12 kpl kuusioruuvit, 12 kpl kuusiomutterit, 24 kpl aluslevyt	M20x90/46	M20	Laippa	ltk	100,60 €/sarja	Lisää koriin
Pulttisarja A4 DN350 PN10 laippaliitokseen	FB350-A4	tilattaessa	5 kg/sarja	350	10	16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt	M20x90/46	M20	Laippa	ltk	197,70 €/sarja	Lisää koriin
Pulttisarja A4 DN400 PN10 laippaliitokseen	FB400-A4	varastotuote	9 kg/sarja	400	10	16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt	M24x100/54	M24	Laippa	ltk	239,80 €/sarja	Lisää koriin
Pulttisarja A4 DN400 PN10 laippaliitokseen pyörivällä laipalla	FB400PL-A4	varastotuote	9 kg/sarja	400	10	16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt	M24x140/62	M24	Laippa	ltk	294,80 €/sarja	Lisää koriin
Pulttisarja A4 DN450-500 PN10 laippaliitokseen	FB450-500-A4	tilattaessa	12 kg/sarja	450 ja 500	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M24x110/60	M24	Laippa	ltk	310,40 €/sarja	Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen	FB600-A4	varastotuote	18 kg/sarja	600	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M27x120/60	M27	Laippa	ltk	521,90 €/sarja	Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen pyörivällä laipalla	FB600PL-A4	varastotuote	18 kg/sarja	600	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M27x160	M27	Laippa	ltk	716,70 €/sarja	Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen muovikauluslaipalla	FB600PIT-A4	tilattaessa	18 kg/sarja	600	10	20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt	M27x180	M27	Laippa	ltk	716,70 €/sarja	Lisää koriin
Pulttisarja A4 DN700 PN10 laippaliitokseen	FB700-A4	tilattaessa	22 kg/sarja	700	10	24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt	M27x120/60	M27	Laippa	ltk	620,60 €/sarja	Lisää koriin
Pulttisarja A4 DN800 PN10 laippaliitokseen	FB800-A4	tilattaessa	30 kg/sarja	800	10	24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt	M30x130/72	M30	Laippa	ltk	789,90 €/sarja	Lisää koriin
Kuparitahna kierteiden voiteluun	FB999	varastotuote	0,5 kg/kpl			Kuuman kestävä kuparitahna joka estää kierteiden kiinnileikkautumisen.				purkki	33,90 €/kpl	Lisää koriin

Teräsvahvisteinen EPDM-laippatiiviste DN 40-2000

Katso tuotteen lisätiedot »

Helppokäyttöinen ja varma tiiviste, jolla on pieni kiristysmomentti

Näytä tuotteet

Tuotenimi	Tuotenro	LVI-nro	Saatavuus	Paino kg	DN	PN bar	Hinta (ALV 0%)
Teräsvahvisteinen EPDM-laippatiiviste DN 50	JBA50GV1	3262258	tilattaessa	0,08 kg/kpl	50	14885	11,30 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 65	JBA65GV1	3262259	tilattaessa	0,11 kg/kpl	65	14885	12,20 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 80	JBA80GV1	3262260	varastotuote	0,14 kg/kpl	80	14885	12,70 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 100	JBB10GV1	3262267	varastotuote	0,17 kg/kpl	100	14885	13,80 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 125	JBB12GV1	3262268	tilattaessa	0,2 kg/kpl	125	14885	15,80 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 150	JBB15GV1	3262269	varastotuote	0,24 kg/kpl	150	14885	18,80 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 200	JBB20GV1	3262270	varastotuote	0,31 kg/kpl	200	14885	23,20 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 250	JBB25GV1	3262271	tilattaessa	0,44 kg/kpl	250	14885	33,30 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 300	JBB30GV1	3262272	varastotuote	0,3 kg/kpl	300	14885	37,90 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 350	JBB35GV1		tilattaessa	1,4 kg/kpl	350	45931	0,00 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 400	JBB40GV1B		varastotuote	1,55 kg/kpl	400	45931	87,10 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 500	JBB50GV1		tilattaessa	1,23 kg/kpl	500	45931	0,00 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 600	JBB60GV1	3262277	varastotuote	2,6 kg/kpl	600	45931	124,40 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 700	JBB70GV1		tilattaessa	2 kg/kpl	700	45931	142,00 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 800	JBB80GV1		tilattaessa	3,9 kg/kpl	800	45931	156,10 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1000	JBC10GV1		tilattaessa	3,5 kg/kpl	1000	45931	215,40 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1200	JBC12GV1		tilattaessa	4,95 kg/kpl	1200	45931	304,70 €/kpl	Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1400	JBC14GV1		tilattaessa	5,61 kg/kpl	1400	45931	0,00 €/kpl	Lisää koriin

Lisätiedot

Ominaisuudet

Liittimet ovat vedonkestäviä kaikilla putkimateriaaleilla > PN 10 ja mahdollistavat vedonkestävinä ± 8° kulmapoikkeaman.
Laaja käyttöalue.

Asennus

Tarkista putken mitat ja ominaisuudet ennen liitoksen tekoa.

PE-putkille suositellaan käytettäväksi tukiholkkia.
Ks. liitteenä oleva asennusohje.

Standardit

EN 545, EN 969, EN 598, ISO 2531.

Dokumentaatio

Multi/Joint 3000 Plus 2 MB

Multi/Joint 3000 Plus DN 50-400 -asennusohje (toimittajan materiaali) 7 MB
