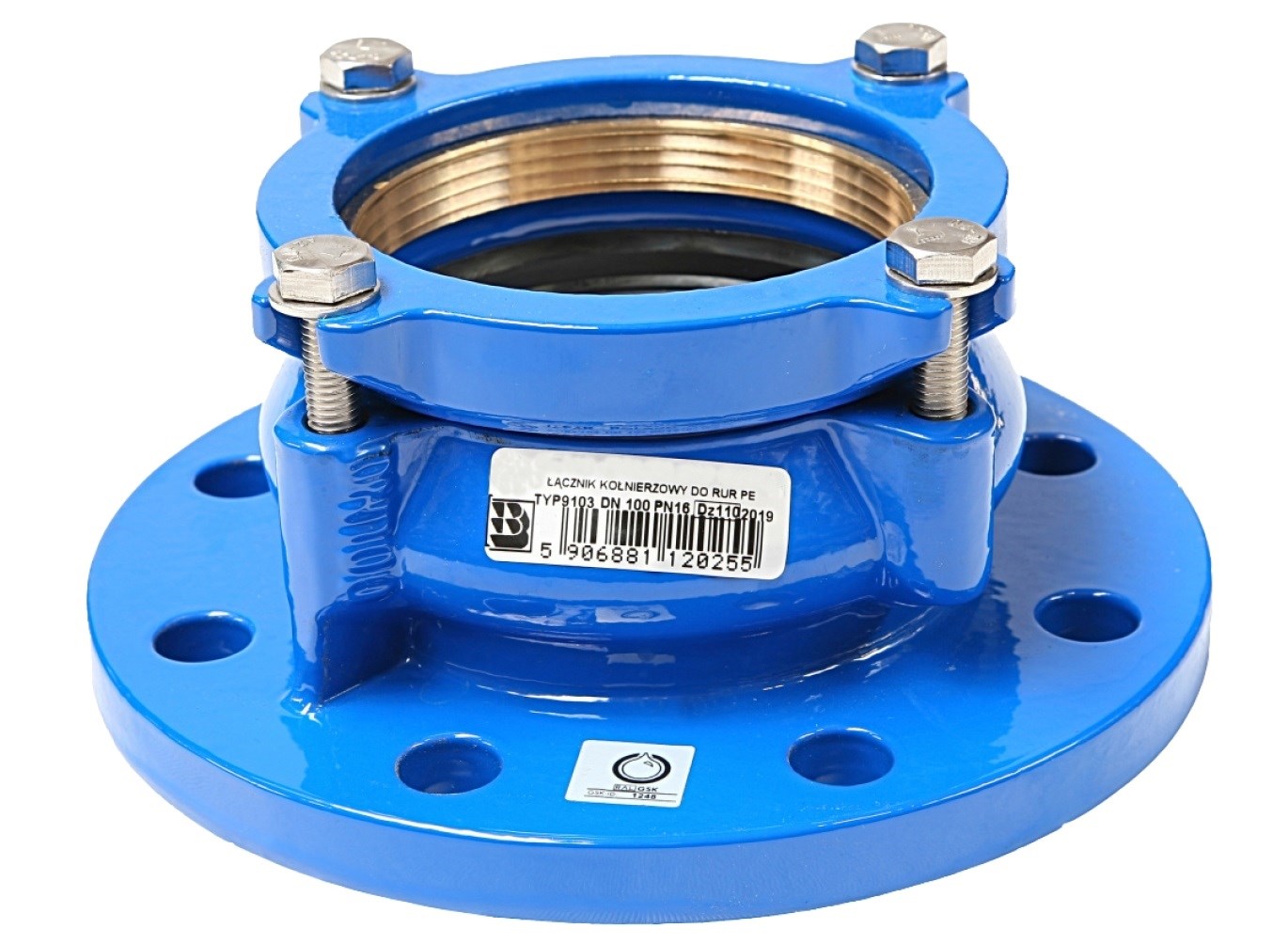

Vetoakestävä DuraGrip-laippaliitin PE- ja PVC-putkille

PE- ja PVC-putkien vetoakestävä laippa-muhvi-liitin De 63-630

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti
tuotetiedot

Tekninen kuvaus

  • PE- ja PVC-putkien liittämiseen juomavesikäytössä.
  • Paineluokka PFA 16 bar.
  • Vakiomallin laippa PN10 (saatavana myös PN16).

Materiaalit

  • Runko pallografiittivalurautaa GJS-500-7 (EN 1563:2012).
  • Lukkorengas messinkiä CuZn39PbAI1-B (EN 1982:2010).
  • Epoksipinnoite 250µm.
  • Tiiviste EPDM-kumia (ISO 1629:2005).
  • Pultit ja aluslevyt terästä A2 (EN 7091:2003).
Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN De Putken Ø mm Pituus mm PN bar Kiristysmomentti Nm D1 Hinta (ALV 0%)
Vetoakestävä DuraGrip-laippaliitin De 63 PE- ja PVC-putkille F9103-0050-0063 0115515 varastotuote 3,8 kg/kpl 50 63 63 90 30 102 72,50 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 90 PE- ja PVC-putkille F9103-0080-0090 0115516 varastotuote 5,5 kg/kpl 80 90 95 100,30 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 110 PE- ja PVC-putkille F9103-0100-0110 0115517 varastotuote 6,5 kg/kpl 100 110 95 130,30 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 125 PE- ja PVC-putkille F9103-0125-0125 0115518 tilattaessa 8,3 kg/kpl 125 125 125 100 30 188 0,00 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 160 PE- ja PVC-putkille F9103-0150-0160 0115519 varastotuote 11,6 kg/kpl 150 160 115 178,80 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 200 PE- ja PVC-putkille F9103-0200-0200 0115520 varastotuote 14,5 kg/kpl 200 200 139 10 321,10 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 225 PE- ja PVC-putkille F9103-0200-0225 0115533 varastotuote 15,8 kg/kpl 200 225 141 10 317,70 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 250 PE- ja PVC-putkille F9103-0250-0250 0115534 varastotuote 22 kg/kpl 250 250 156 10 578,00 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 280 PE- ja PVC-putkille F9103-0250-0280 0115535 tilattaessa 23 kg/kpl 250 280 161 10 0,00 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 315 PE- ja PVC-putkille F9103-0300-0315 0115536 varastotuote 33 kg/kpl 300 315 180 10 683,40 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 400 PE- ja PVC-putkille F9103-0400-0400 0115537 varastotuote 53 kg/kpl 400 400 245 10 1632,00 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 560 PE- ja PVC-putkille F9103-0500-0560 0115538 tilattaessa 105 kg/kpl 500 560 410 10 2966,40 €/kpl Lisää koriin
Vetoakestävä DuraGrip-laippaliitin De 630 PE- ja PVC-putkille F9103-0600-0630 0115539 tilattaessa 145 kg/kpl 600 630 478 10 3608,00 €/kpl Lisää koriin

Täydentävät tuotteet

4 tarvikkeet tukiholkki pe
Tukiholkki kiilalla SDR17 PE-paineputkelle

Katso tuotteen lisätiedot »


Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN De Pituus mm Hinta (ALV 0%)
Tukiholkki kiilalla De 75 F888075 0115781 varastotuote 0,21 kg/kpl 70 75 175 31,40 €/kpl Lisää koriin
Tukiholkki kiilalla De 90 F888090 0115782 varastotuote 0,26 kg/kpl 90 90 175 34,60 €/kpl Lisää koriin
Tukiholkki kiilalla De 110 F888110 0115783 varastotuote 0,4 kg/kpl 100 110 175 38,10 €/kpl Lisää koriin
Tukiholkki kiilalla De 140 F888140 0115784 varastotuote 0,5 kg/kpl 140 140 175 44,60 €/kpl Lisää koriin
Tukiholkki kiilalla De 160 F888160 0115785 varastotuote 0,75 kg/kpl 160 160 200 51,10 €/kpl Lisää koriin
Tukiholkki kiilalla De 180 F888180 0115786 varastotuote 0,88 kg/kpl 180 180 200 61,00 €/kpl Lisää koriin
Tukiholkki kiilalla De 200 F888200 0115787 varastotuote 0,96 kg/kpl 200 200 200 67,70 €/kpl Lisää koriin
Tukiholkki kiilalla De 225 F888225 0115788 varastotuote 1,28 kg/kpl 225 225 225 80,70 €/kpl Lisää koriin
Tukiholkki kiilalla De 250 F888250 0115789 varastotuote 1,43 kg/kpl 250 250 225 88,90 €/kpl Lisää koriin
Tukiholkki kiilalla De 315 F888315 0115790 varastotuote 1,79 kg/kpl 300 315 225 102,10 €/kpl Lisää koriin
Tukiholkki kiilalla De 400 F888400 0115791 varastotuote 2,29 kg/kpl 400 400 225 180,90 €/kpl Lisää koriin
VES_Pulttisarjat_yleiskuva
Pulttisarjat laippaliitoksiin

Katso tuotteen lisätiedot »


Tuotenimi Tuotenro Saatavuus Paino kg DN PN bar Kuvaus Kierre Pulttikoko Liitos Pakkaustyyppi Hinta (ALV 0%)
Pulttisarja A4 DN40-65 PN10 laippaliitokseen FB40-65-A4 varastotuote 1 kg/sarja 10 4 kpl kuusioruuvit, 4 kpl kuusiomutterit, 8 kpl aluslevyt M16x80/38 M16 Laippa ltk 16,50 €/sarja Lisää koriin
Pulttisarja A4 DN80-125 PN10 laippaliitokseen FB80-125-A4 varastotuote 2 kg/sarja 10 8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt M16x70/38 M16 Laippa ltk 41,20 €/sarja Lisää koriin
Pulttisarja A4 DN150-200 PN10 laippaliitokseen FB150-200-A4 varastotuote 3 kg/sarja 10 8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt M20x70/46 M20 Laippa ltk 65,40 €/sarja Lisää koriin
Pulttisarja A4 DN250-300 PN10 laippaliitokseen FB250-300-A4 varastotuote 4 kg/sarja 10 12 kpl kuusioruuvit, 12 kpl kuusiomutterit, 24 kpl aluslevyt M20x90/46 M20 Laippa ltk 97,70 €/sarja Lisää koriin
Pulttisarja A4 DN350 PN10 laippaliitokseen FB350-A4 tilattaessa 5 kg/sarja 350 10 16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt M20x90/46 M20 Laippa ltk 191,90 €/sarja Lisää koriin
Pulttisarja A4 DN400 PN10 laippaliitokseen FB400-A4 tilattaessa 9 kg/sarja 400 10 16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt M24x100/54 M24 Laippa ltk 232,80 €/sarja Lisää koriin
Pulttisarja A4 DN450-500 PN10 laippaliitokseen FB450-500-A4 varastotuote 12 kg/sarja 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M24x110/60 M24 Laippa ltk 301,40 €/sarja Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen FB600-A4 varastotuote 18 kg/sarja 600 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M27x120/60 M27 Laippa ltk 506,70 €/sarja Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen pyörivällä laipalla FB600PL-A4 varastotuote 18 kg/sarja 600 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M27x160 M27 Laippa ltk 506,70 €/sarja Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen muovikauluslaipalla FB600PIT-A4 varastotuote 18 kg/sarja 600 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M27x180 M27 Laippa ltk 506,70 €/sarja Lisää koriin
Pulttisarja A4 DN700 PN10 laippaliitokseen FB700-A4 varastotuote 22 kg/sarja 700 10 24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt M27x120/60 M27 Laippa ltk 602,50 €/sarja Lisää koriin
Pulttisarja A4 DN800 PN10 laippaliitokseen FB800-A4 varastotuote 30 kg/sarja 800 10 24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt M30x130/72 M30 Laippa ltk 766,90 €/sarja Lisää koriin
Kuparitahna kierteiden voiteluun FB999 varastotuote 0,5 kg/kpl Kuuman kestävä kuparitahna joka estää kierteiden kiinnileikkautumisen. purkki 32,90 €/kpl Lisää koriin
Laippatiiviste DN 40-300
Teräsvahvisteinen EPDM-laippatiiviste DN 40-2000

Katso tuotteen lisätiedot »


Helppokäyttöinen ja varma tiiviste, jolla on pieni kiristysmomentti
Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN PN bar Hinta (ALV 0%)
Teräsvahvisteinen EPDM-laippatiiviste DN 50 JBA50GV1 3262258 varastotuote 0,08 kg/kpl 50 14885 11,00 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 65 JBA65GV1 3262259 varastotuote 0,11 kg/kpl 65 14885 11,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 80 JBA80GV1 3262260 varastotuote 0,14 kg/kpl 80 14885 12,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 100 JBB10GV1 3262267 varastotuote 0,17 kg/kpl 100 14885 13,40 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 125 JBB12GV1 3262268 varastotuote 0,2 kg/kpl 125 14885 15,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 150 JBB15GV1 3262269 varastotuote 0,24 kg/kpl 150 14885 18,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 200 JBB20GV1 3262270 varastotuote 0,31 kg/kpl 200 14885 22,50 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 250 JBB25GV1 3262271 varastotuote 0,44 kg/kpl 250 14885 32,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 300 JBB30GV1 3262272 varastotuote 0,3 kg/kpl 300 14885 36,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 350 JBB35GV1 3262273 tilattaessa 1,4 kg/kpl 350 45931 0,00 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 400 JBB40GV1B 3262274 tilattaessa 1,55 kg/kpl 400 45931 84,60 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 500 JBB50GV1 3262276 tilattaessa 1,23 kg/kpl 500 45931 0,00 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 600 JBB60GV1 3262277 varastotuote 2,6 kg/kpl 600 45931 120,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 700 JBB70GV1 tilattaessa 2 kg/kpl 700 45931 137,90 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 800 JBB80GV1 varastotuote 3,9 kg/kpl 800 45931 151,60 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1000 JBC10GV1 tilattaessa 3,5 kg/kpl 1000 45931 209,10 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1200 JBC12GV1 tilattaessa 4,95 kg/kpl 1200 45931 295,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1400 JBC14GV1 tilattaessa 5,61 kg/kpl 1400 45931 0,00 €/kpl Lisää koriin


Lisätiedot

Ominaisuudet

  • Nopea ja helppokäyttöinen liitos ilman hitsauskonetta, sähköä tai odottelua.
  • Kokometallinen periksiantamaton laippa.
  • Purettavissa oleva liitos.

Asennus

  • Katkaise putki ja tee viiste.
  • Merkitse pituus ja laipan asento
  • Avaa kiristysrenkaan pultit ja liu’uta liitin putken päälle.
  • Kiristä pultit ristikkäin.
  • HUOM! Tukiholkin käyttö on suositeltavaa.
