Laippahaarayhde MMA

Muhvi-muhvi-laippahaarayhde SG-putkelle DN 60-2000 PN 10-40

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti
tuotetiedot

Tekninen kuvaus

  • Kumirengastiivisteellinen putkiyhde, jossa on 90 asteen laippalähtö PN 10.
  • DN 60-300: Tyton-tiiviste.
  • DN 350-2000: Standard-tiiviste.
  • Universal-kaksikammiolukitus - Vi-lukkokynsirenkaalla tai Ve-renkaalla yhdessä putken hitsauspalkoon.

Materiaalit

  • GJS-500 -pallografiittivalurauta.
  • 250 µm epoksipinnoite (saatavana myös muita pinnoitteita).
  • EPDM-kumitiiviste (saatavana myös NBR).

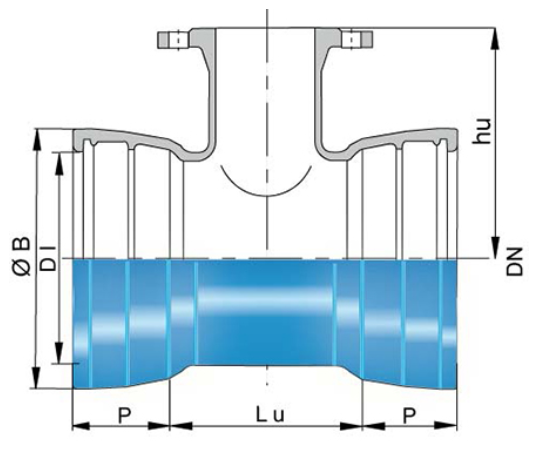

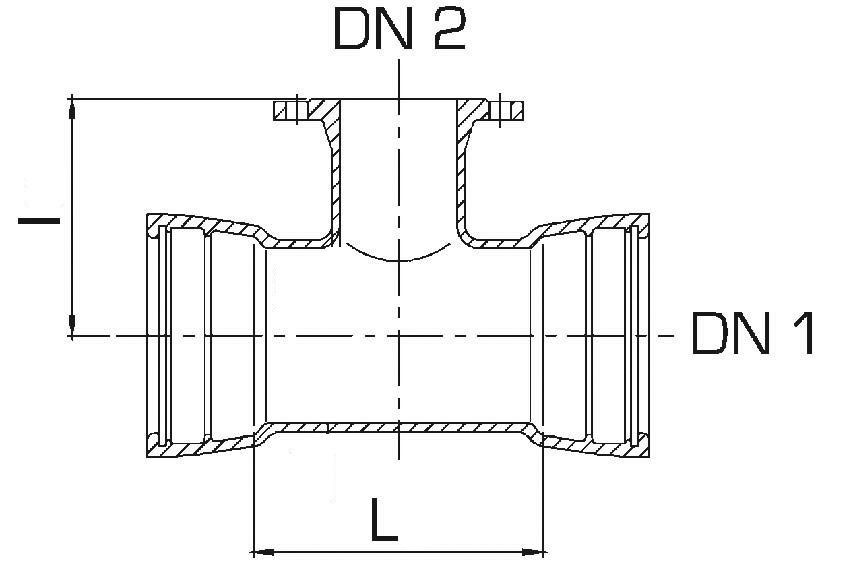

Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN DN 2 Pituus mm Kuvaus Korkeus mm Liitos Lu mm Hinta (ALV 0%)
Laippahaarayhde MMA Tyton DN 100 x 80 F1781008E 0113814 tilattaessa 21 kg/kpl 100 80 170 Tyton 175 Tyton 190 239,40 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 100 x 100 F1781010E 0113815 varastotuote 22,5 kg/kpl 100 100 190 Tyton 180 Tyton 190 265,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 150 x 80 F1781508E 0113822 varastotuote 21 kg/kpl 150 80 170 Tyton 205 Tyton 195 371,70 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 150 x 100 F1781510E 0113823 varastotuote 32,5 kg/kpl 150 100 195 Tyton 210 Tyton 195 371,70 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 150 x 150 SYB15TD1JTT 0113825 varastotuote 38,5 kg/kpl 150 150 255 Tyton 220 Tyton 255 449,90 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 200 x 80 F1782008E 0113827 varastotuote 29 kg/kpl 200 80 175 Tyton 235 Tyton 200 501,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 200 x 100 SYB20TD1FTT 0113828 varastotuote 42 kg/kpl 200 100 200 Tyton 240 Tyton 200 519,20 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 200 x 150 F1782015E 0113830 varastotuote 49 kg/kpl 200 150 255 Tyton 250 Tyton 255 767,20 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 200 x 200 F1782020E 0113831 varastotuote 57 kg/kpl 200 200 315 Tyton 260 Tyton 315 912,90 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 250 x 80 F1782508E 0113832 tilattaessa 38 kg/kpl 250 80 200 Tyton 265 Tyton 180 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 250 x 100 F1782510E 0113833 tilattaessa 38,5 kg/kpl 250 100 200 Tyton 270 Tyton 200 938,40 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 250 x 150 F1782515E 0113835 varastotuote 45,5 kg/kpl 250 150 260 Tyton 280 Tyton 260 1025,20 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 250 x 200 F1782520E 0113836 tilattaessa 53,5 kg/kpl 250 200 315 Tyton 290 Tyton 315 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 250 x 250 F1782525E 0113837 tilattaessa 65,5 kg/kpl 250 250 375 Tyton 300 Tyton 375 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 300 x 80 F1783008E 0113838 varastotuote 55 kg/kpl 300 80 205 Tyton 295 Tyton 205 1122,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 300 x 100 F1783010E 0113839 varastotuote 57 kg/kpl 300 100 205 Tyton 300 Tyton 205 1233,70 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 300 x 150 F1783015E 0113841 varastotuote 63 kg/kpl 300 150 320 Tyton 310 Tyton 260 1378,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 300 x 200 F1783020E 0113842 tilattaessa 68 kg/kpl 300 200 320 Tyton 320 Tyton 320 1378,00 €/kpl Lisää koriin
Laippahaarayhde MMA Tyton DN 300 x 300 F1783030E 0113844 varastotuote 86 kg/kpl 300 300 430 Tyton 350 Tyton 435 1292,90 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 400 x 80 F1784008SVE tilattaessa 67 kg/kpl 400 80 185 Universal 335 Universal 185 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 400 x 100 F1784010SVE 0113854 tilattaessa 92 kg/kpl 400 100 210 Universal 360 Universal 210 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 400 x 150 F1784015SVE 0113856 tilattaessa 100 kg/kpl 400 150 270 Universal 370 Universal 270 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 400 x 200 F1784020SVE 0113857 tilattaessa 105 kg/kpl 400 200 325 Universal 380 Universal 325 4794,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 400 x 300 F1784030SVE tilattaessa 133 kg/kpl 400 300 440 Universal 400 Universal 440 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 500 x 150 F1785015SVE tilattaessa 97 kg/kpl 500 150 330 Universal 430 Universal 330 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 500 x 250 F1785025SVE tilattaessa 173 kg/kpl 500 250 450 Universal 450 Universal 450 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 500 x 300 F1785030SVE tilattaessa 181 kg/kpl 500 300 450 Universal 470 Universal 450 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 500 x 400 F1785040SVE tilattaessa 215 kg/kpl 500 400 565 Universal 480 Universal 565 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 600 x 150 F1786015SVE tilattaessa 232 kg/kpl 600 150 340 Universal 490 Universal 340 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 600 x 200 SFB60UD1KTT tilattaessa 237 kg/kpl 600 200 340 Universal 500 Universal 340 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 600 x 250 F1786025SVE tilattaessa 279 kg/kpl 600 250 570 Universal 510 Universal 460 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 600 x 300 F1786030SVE tilattaessa 228 kg/kpl 600 300 570 Universal 520 Universal 460 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 600 x 400 F1786040SVE tilattaessa 271 kg/kpl 600 400 570 Universal 540 Universal 570 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 800 x 150 F1788015SVE tilattaessa 332,2 kg/kpl 800 150 350 Universal 580 Universal 350 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 800 x 200 F1788020SVE tilattaessa 335 kg/kpl 800 200 355 Universal 585 Universal 350 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 800 x 400 F1788040SVE tilattaessa 430 kg/kpl 800 400 575 Universal 615 Universal 580 0,00 €/kpl Lisää koriin
Laippahaarayhde MMA Universal DN 800 x 600 F1788060SVE tilattaessa 617 kg/kpl 800 600 1 015 Universal 645 Universal 1 048 0,00 €/kpl Lisää koriin
Lisätiedot

Ominaisuudet

  • Muhviliitos säilyy joustavana ja sallii kulmapoikkeamaa.
  • Saatavana kiinteällä tai irrallisella (pyörivällä) laipalla.
  • Saatavana myös PN16-, PN25- ja PN40-laipat.
  • Lukkotiiviste DN 60-600.
  • DN 400-1200 -kokoihin suosittelemme lukitukseen joustavaa ja kestävää Universal-kaksoiskammiomuhvia.

Asennus

  • Joustava pistomuhvi - asennus suoraan työntämällä, kulmapoikkeaman kääntö asennuksen lopuksi.
  • Laippaliitos, suositellaan käytettäväksi teräsvahvisteista kumitiivistettä.
  • Eri lukitusmenetelmät kts. ohjeet

Standardit

  • EN 545

Lisää tuotekoriin
