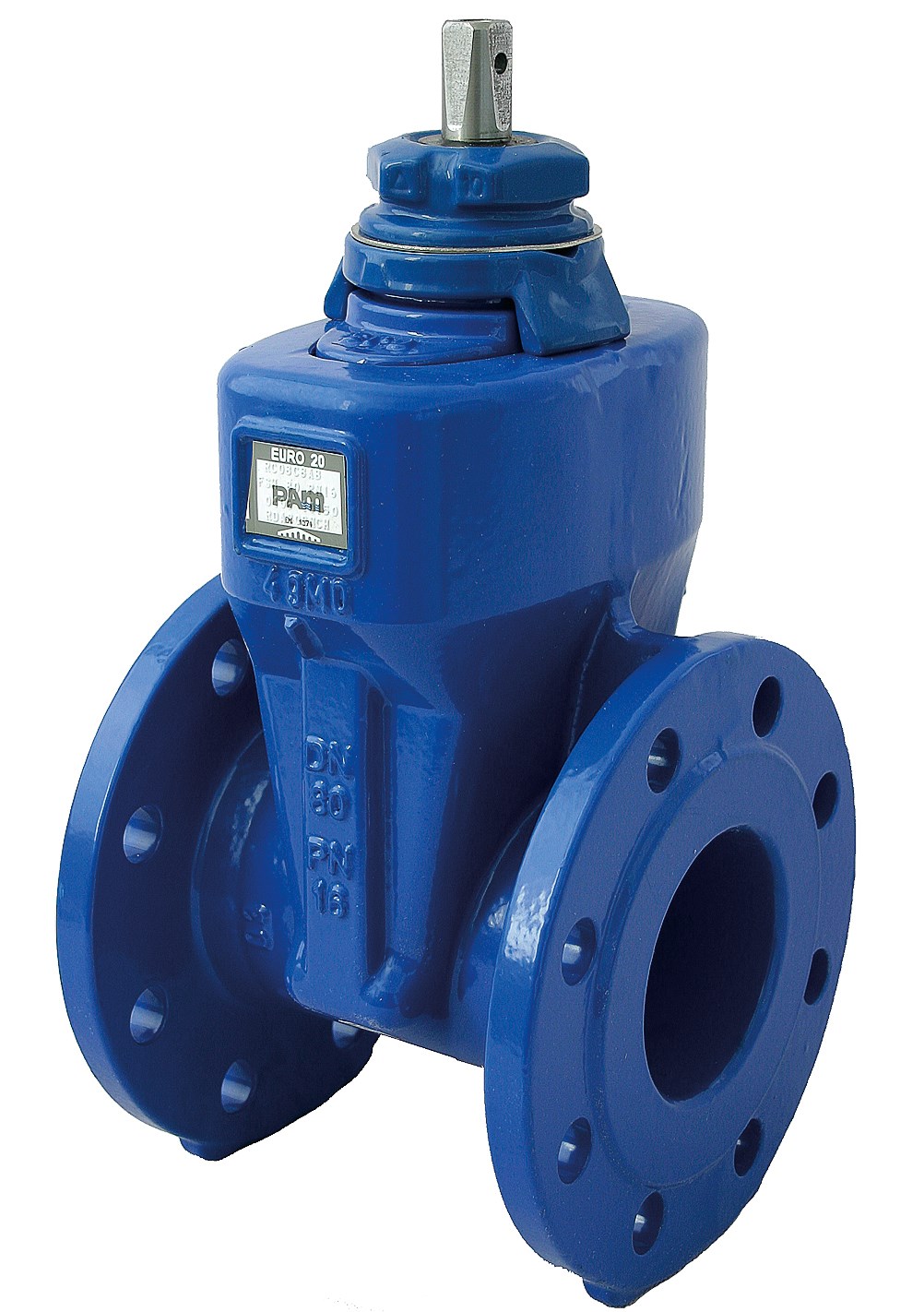

Euro 20 -kumiluistiventtiili DN 40-400

EURO 20 type 23 DN 50 -400 kumiluistiventtiili

Näytä tuotteet Kysy lisätietoa tai pyydä tarjous

Lataa tuotekortti
tuotetiedot

Tekninen kuvaus

  • Lyhyt runkomalli
  • Täysaukkoinen venttiili, josssa sakan kertyminen on minimoitu sisäosien muotoilulla
  • Täydellinen tiiveys varmistettu luistin kaksihuulisella, kokoonpuristuvalla rakenteella ja optimaalisella muotoilulla. Venttiilien karamomentit alittavat huomattavasti ISO 7259 standardin suositukset.
  • Sallittu käyttöpaine PFA 16 bar
  • Laippaporavus vakiona PN10 (PN16 tilauksesta)
  • GSK hyväksytty epoksipinnoite



- Saatavana myös jätevedelle. runkomallinen laipallinen kumiluistiventtiili

Käyttökohde

  • Euro 20 -kumiluistiventtiilit soveltuvat käytettäväksi vesijohto- ja vedenjakeluverkostoissa sulkuventtiileinä.
  • Kumiluistiventtiilit eivät sovellu virtaaman säätöön.

Materiaalit

  • Runko ja kansi GJS-500 pallografiittivalurautaa, epoksipinnoite (250 µm)
  • Luisti EPDM-kumioitua pallografiittivalurautaa (saatavana myös NBR-kumioituna,)
  • Kara ruostumatonta terästä X20Cr13 acc. EN10088-3
  • Karan mutteri erikoismessinkiä
  • Karan holkki pronssia
  • Karan suojatiiviste EPDM-kumia
Tuotenimi Tuotenro Saatavuus Paino kg DN Pituus mm PN bar Hinta (ALV 0%)
Kumiluistiventtiili laipallinen DN40PAM EURO20 PN10 EPDM REA40BBCH tilattaessa 9,5 kg/kpl 40 140 10 129,80 €/kpl Lisää koriin
Kumiluistiventtiili laipallinen DN50PAM EURO20 PN10 EPDM REA50BBCH tilattaessa 10,5 kg/kpl 50 150 10 161,20 €/kpl Lisää koriin
Kumiluistiventtiili laipallinen DN80PAM EURO20 PN10 EPDM RDA80BNCH tilattaessa 15,6 kg/kpl 80 180 10 0,00 €/kpl Lisää koriin
Kumiluistiventtiili laipallinen DN150PAM EURO20 PN10 EPDM RDB15BBCH tilattaessa 33,3 kg/kpl 150 210 10 499,80 €/kpl Lisää koriin
Kumiluistiventtiili laipallinen DN200PAM EURO20 PN10 EPDM RDB20BBBH tilattaessa 66 kg/kpl 200 230 10 648,80 €/kpl Lisää koriin

Täydentävät tuotteet

VES_Pulttisarjat_yleiskuva
Pulttisarjat laippaliitoksiin

Katso tuotteen lisätiedot »


Tuotenimi Tuotenro Saatavuus Paino kg DN PN bar Kuvaus Kierre Pulttikoko Liitos Pakkaustyyppi Hinta (ALV 0%)
Pulttisarja A4 DN40-65 PN10 laippaliitokseen FB40-65-A4 varastotuote 1 kg/sarja 10 4 kpl kuusioruuvit, 4 kpl kuusiomutterit, 8 kpl aluslevyt M16x80/38 M16 Laippa ltk 16,50 €/sarja Lisää koriin
Pulttisarja A4 DN80-125 PN10 laippaliitokseen FB80-125-A4 varastotuote 2 kg/sarja 10 8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt M16x70/38 M16 Laippa ltk 41,20 €/sarja Lisää koriin
Pulttisarja A4 DN150-200 PN10 laippaliitokseen FB150-200-A4 varastotuote 3 kg/sarja 10 8 kpl kuusioruuvit, 8 kpl kuusiomutterit, 16 kpl aluslevyt M20x70/46 M20 Laippa ltk 65,40 €/sarja Lisää koriin
Pulttisarja A4 DN250-300 PN10 laippaliitokseen FB250-300-A4 varastotuote 4 kg/sarja 10 12 kpl kuusioruuvit, 12 kpl kuusiomutterit, 24 kpl aluslevyt M20x90/46 M20 Laippa ltk 97,70 €/sarja Lisää koriin
Pulttisarja A4 DN350 PN10 laippaliitokseen FB350-A4 tilattaessa 5 kg/sarja 350 10 16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt M20x90/46 M20 Laippa ltk 191,90 €/sarja Lisää koriin
Pulttisarja A4 DN400 PN10 laippaliitokseen FB400-A4 tilattaessa 9 kg/sarja 400 10 16 kpl kuusioruuvit, 16 kpl kuusiomutterit, 32 kpl aluslevyt M24x100/54 M24 Laippa ltk 232,80 €/sarja Lisää koriin
Pulttisarja A4 DN450-500 PN10 laippaliitokseen FB450-500-A4 varastotuote 12 kg/sarja 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M24x110/60 M24 Laippa ltk 301,40 €/sarja Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen FB600-A4 varastotuote 18 kg/sarja 600 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M27x120/60 M27 Laippa ltk 506,70 €/sarja Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen pyörivällä laipalla FB600PL-A4 varastotuote 18 kg/sarja 600 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M27x160 M27 Laippa ltk 506,70 €/sarja Lisää koriin
Pulttisarja A4 DN600 PN10 laippaliitokseen muovikauluslaipalla FB600PIT-A4 varastotuote 18 kg/sarja 600 10 20 kpl kuusioruuvit, 20 kpl kuusiomutterit, 40 kpl aluslevyt M27x180 M27 Laippa ltk 506,70 €/sarja Lisää koriin
Pulttisarja A4 DN700 PN10 laippaliitokseen FB700-A4 varastotuote 22 kg/sarja 700 10 24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt M27x120/60 M27 Laippa ltk 602,50 €/sarja Lisää koriin
Pulttisarja A4 DN800 PN10 laippaliitokseen FB800-A4 varastotuote 30 kg/sarja 800 10 24 kpl kuusioruuvit, 24 kpl kuusiomutterit, 48 kpl aluslevyt M30x130/72 M30 Laippa ltk 766,90 €/sarja Lisää koriin
Kuparitahna kierteiden voiteluun FB999 varastotuote 0,5 kg/kpl Kuuman kestävä kuparitahna joka estää kierteiden kiinnileikkautumisen. purkki 32,90 €/kpl Lisää koriin
Laippatiiviste DN 40-300
Teräsvahvisteinen EPDM-laippatiiviste DN 40-2000

Katso tuotteen lisätiedot »


Helppokäyttöinen ja varma tiiviste, jolla on pieni kiristysmomentti
Tuotenimi Tuotenro LVI-nro Saatavuus Paino kg DN PN bar Hinta (ALV 0%)
Teräsvahvisteinen EPDM-laippatiiviste DN 50 JBA50GV1 3262258 varastotuote 0,08 kg/kpl 50 14885 11,00 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 65 JBA65GV1 3262259 varastotuote 0,11 kg/kpl 65 14885 11,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 80 JBA80GV1 3262260 varastotuote 0,14 kg/kpl 80 14885 12,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 100 JBB10GV1 3262267 varastotuote 0,17 kg/kpl 100 14885 13,40 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 125 JBB12GV1 3262268 varastotuote 0,2 kg/kpl 125 14885 15,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 150 JBB15GV1 3262269 varastotuote 0,24 kg/kpl 150 14885 18,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 200 JBB20GV1 3262270 varastotuote 0,31 kg/kpl 200 14885 22,50 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 250 JBB25GV1 3262271 varastotuote 0,44 kg/kpl 250 14885 32,30 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 300 JBB30GV1 3262272 varastotuote 0,3 kg/kpl 300 14885 36,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 350 JBB35GV1 3262273 tilattaessa 1,4 kg/kpl 350 45931 0,00 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 400 JBB40GV1B 3262274 tilattaessa 1,55 kg/kpl 400 45931 84,60 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 500 JBB50GV1 3262276 tilattaessa 1,23 kg/kpl 500 45931 0,00 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 600 JBB60GV1 3262277 varastotuote 2,6 kg/kpl 600 45931 120,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 700 JBB70GV1 tilattaessa 2 kg/kpl 700 45931 137,90 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 800 JBB80GV1 varastotuote 3,9 kg/kpl 800 45931 151,60 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1000 JBC10GV1 tilattaessa 3,5 kg/kpl 1000 45931 209,10 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1200 JBC12GV1 tilattaessa 4,95 kg/kpl 1200 45931 295,80 €/kpl Lisää koriin
Teräsvahvisteinen EPDM-laippatiiviste DN 1400 JBC14GV1 tilattaessa 5,61 kg/kpl 1400 45931 0,00 €/kpl Lisää koriin


Lisätiedot

Asennus

  • Asennus vaaka ja pystyputkeet. Asennusta ylösalaisin vältettävä luistipesän sakkautumisen johdosta.
  • Käytä aina teräsvahvisteista kumitiivistettä PE-putken hitsauslaippojen kanssa ja vältä ylikiristämistä
  • Nostokorvakkeet DN200 ja suuremmat

Standardit



  • NF EN 1074-1 : Valves for water supply – Fitness for purpose requirements and appropriate verification tests – Part 1 : General requirements.

  • NF EN 1074-2 : Valves for water supply – Fitness for purpose requirements and appropriate verification tests – Part 2 : Isolating Valves.
